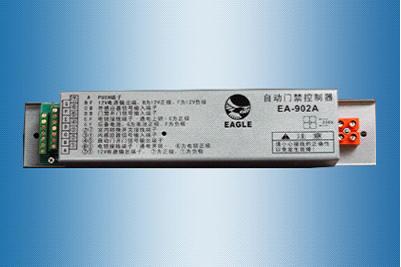

自動門專用電源，尺寸：305*58*50
詳細介紹：
一、 簡介
鷹高門禁控制器是專門為自動門門禁系統設計的最新型服務控制器，它的人性化的設計方法，將使你在安裝自動門門禁統時更快捷、更安全、更合理，也使用戶使用時更方便、實用。
二、 端子說明
1、 CB外感：自動門外感應器信號輸入端子，傳輸外界移動物體信號并受室內轉換開關控制，在室內轉換開關處于閉合狀態時，能把外感應器的開門信號傳輸給自動門，使門扇自動打開，當室內轉換開關處于斷路狀態時，中止感應信號傳輸，從而達到限制人員進入的目的；
2、 ƒ內感：自動門內感應器信號輸入端子，在接受到感器的開門信號或提供短路信號。給此端子，可令自動門將門扇自動打開，并且此端子不受其它端子控制因此可接室內開門開關和作為轉換門扇常開或自動的轉換功能端子；
3、 ‚室內轉換開關：自動門禁控制器的功能轉換端子，通過簡單的開關轉換可隨意使自動門在自動模式和門禁模式之間切換；當開關閉合時，電鎖處于斷電狀態同時外感應器起作用，自動門處于自動模式，當開關斷開時，電鎖上鎖，同時外感應器失效，自動門處于門禁模式，外部人員需通過輸入正確的門禁信號方能進入；
4、 DB門禁開門信號輸入端子，當外接門禁系統（如密碼、遙控、感應機等）輸入正確信息提供一對短路信號給此端子可使自動門打開。也可與開門按鈕連接；
5、 †電鎖：常開性直流12V電源端子，正常狀態下不帶電壓，當外接門禁輸入正確信息后，此對端子變成帶12V電壓，可接通電開鎖型電鎖；†為接電鎖正極，為接電鎖負極；
6、 EF12V：常帶電直流12V電源端子，可做為使用電壓為直流12V的門禁系統的使用電源；E為+12V，F(xiàn)為負極；
7、 „…自動門：開門信號的輸出端子，接自動門的檢測信號端子；
8、 A：PUSH 此端子可直接與門禁系統的PUSH信號輸出端子連接；
9、 利用遙控器，實現更多的增值功能。按A鍵： 自動門常開；按B鍵，自動
10、 門常鎖；按C鍵，自動門處于門禁模式；按D鍵，自動門處于自動模式。 |
